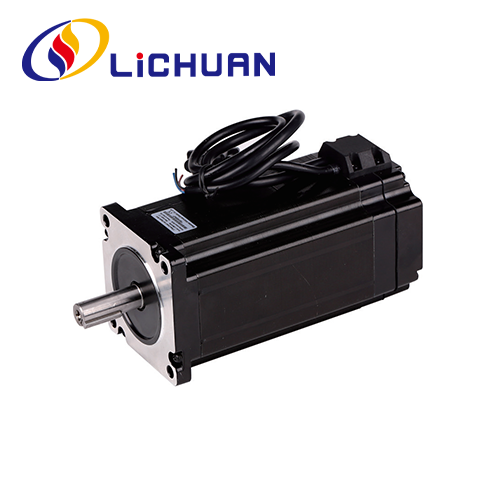

Motor Stepper Loop Tertutup Nema34 Seri 2 Seri 86
LICHUAN® adalah produsen dan pemasok Motor Stepper Loop Tertutup Nema34 Seri 2 Fase 86 di China. Kami memiliki pengalaman bertahun-tahun dalam produksi Motor Stepper Loop Tertutup 2 Fase.
mengirimkan permintaan
Deskripsi Produk
LICHUAN® dengan hangat menyambut Anda di seri motor stepper loop tertutup Nema34 grosir 86 seri 2 fase dari pabrik kami. Produk kami memiliki sertifikasi CE dan saat ini memiliki persediaan pabrik dalam jumlah besar. Pabrik Lichuan memiliki lebih dari 14 tahun pengalaman produksi. Kami mendukung OEM & ODM, Kami akan memberi Anda pelayanan yang baik dan harga diskon pabrik. Kami menyambut lebih banyak distributor untuk bergabung dengan LICHUAN. .
Motor stepper loop tertutup Nema34 seri 2 fase 86, penggunaan bahan baku berkualitas tinggi dan baja silikon magnet permanen berstandar tinggi, dengan encoder presisi tinggi 1000 baris, sepenuhnya mengatasi masalah loncatan motor stepper loop terbuka, sekaligus meningkatkan secara signifikan kinerja motor berkecepatan tinggi, Untuk memfasilitasi peningkatan program penggerak langkah demi langkah tradisional, pengurangan biaya dibandingkan dengan motor servo berkurang lebih dari 50%. Panjang motor 82mm ~ 176mm, rentang torsi: 3N.m ~ 12N.m, diameter poros motor 14mm. Motor stepper loop tertutup Nema34 seri 2 fase 86 dapat cocok untuk 4 tipe driver: RS485. Bisa membuka. kucing eter. Driver kontrol pulsa.
Parameter Kinerja Listrik
| Barang | Spesifikasi |
| Akurasi Sudut Langkah | ±5%(Langkah Penuh) |
| Akurasi Resistensi | ±10%(20℃) |
| Akurasi Induktansi | ±20%(1KHZ) |
| Kenaikan Suhu | 80℃ maks (arus terukur, daya 2 fase menyala) |
| Suhu Sekitar | -20℃~*50℃ |
| Resistansi Isolasi | 100MQMin 500VDC |
| Kekuatan Dielektrik | 500V AC 1 menit |
| Beban Radial yang Diizinkan | 0,02 mm Maks. (450g beban) |
| Beban Dorongan yang Diijinkan | 0,08 mm Maks. (450g beban) |
| Beban Maksimum Radial | 130N(20mm dari permukaan flensa) |
| Beban Maksimum Poros | 30N |
| Seri | Melangkah Sudut(") |
Panjang (mm) |
Memegang Torsi (N.m) |
Fase Saat ini (A) |
Fase Resistansi (Q) |
Fase Induktansi (mH) |
Rotasi Inersia (g.cm²) |
Berat (kg) | Pembuat enkode Resolusi (PPR) |
| LC86H260 | 1.8 | 82 | 3.0 | 6.0 | 0.3 | 1.6 | 1100 | 2.0 | 1000 |
| LC86H268 | 1.8 | 90 | 3.5 | 6.0 | 0.3 | 2.2 | 1400 | 2.2 | 1000 |
| LC86H280 | 1.8 | 105 | 4.5 | 6.0 | 0.3 | 3.4 | 1800 | 2.5 | 1000 |
| LC86H298 | 1.8 | 123 | 6.5 | 6.0 | 0.5 | 4.3 | 2800 | 3.3 | 1000 |
| LC86H2114 | 1.8 | 140 | 8.0 | 6.0 | 0.5 | 3.6 | 2800 | 4.0 | 1000 |
| LC86H2128 | 1.8 | 155 | 10 | 7.5 | 0.4 | 4.6 | 4200 | 4.5 | 1000 |
| LC86H2150 | 1.8 | 176 | 12 | 7.5 | 0.5 | 4.7 | 4300 | 5.5 | 1000 |
Di atas adalah produk representatif. Produk dapat disesuaikan!
Bentuk dan ukuran pemasangan (satuan: mm)
Keterangan: Tersedia 73/60mm untuk motor stop dengan rem (rem), dan 60mm tanpa rem. Tolong bayar perhatian pada pemilihan model!
Mode Poros Motor
| Model | Batang Diameter (mm) |
Batang Ekstensi (mm) |
Batang Panjang (mm) |
| LC86H260 | f14 | Alur pasak 5x 5x 15 | 40 |
| LC86H268 | f14 | Alur pasak5x5x15 | 40 |
| LC86H280 | f14 | Alur pasak 5x 5x15 | 40 |
| LC86H298 | f14 | Alur pasak 5x5x15 | 40 |
| LC86H2114 | f14 | Alur pasak 5x5x15 | 40 |
| LC86H2128 | f14 | Alur pasak5x5x15 | 40 |
| LC86H2150 | f14 | Alur pasak 5x5x15 | 40 |
Diagram Pengkabelan Motor
Warna Kawat Motor
Definisi Encoder Warna Timbal
| 1 | kuning | EB+ |
| 2 | hijau | EB- |
| 3 | hitam | EA+ |
| 4 | biru | EA- |
| 5 | Merah | +5VCC |
| 6 | Putih | EGND |
Catatan
1. Fase harus terhubung dengan benar saat menghubungkan
motor dan Pengemudi.
2. Timbulnya panas pada motor dapat terjadi dalam kondisi berkendara yang berbeda. Suhu permukaan
motor diperbolehkan melebihi 85°C selama pengoperasian.
3. Motor harus diposisikan dengan memasang kelinci pada penutup depan motor, perhatian harus diberikan pada kesalahan
pencocokan, dan konsentrisitas antara poros motor dan beban harus dikontrol secara ketat.
Diagram Pengkabelan Aplikasi
Sistem kontrol motor steppr yang lengkap harus mencakup produk yang ditunjukkan di bawah ini
Pengemasan produk
Mesin Produk Produksi Pabrik Lichuan
-
Mesin Ukir -
Peralatan Pelapisan -
Mesin Penanda Fiber laster -
Mesin Sekrup -
Mesin Pengujian -
Pencetak UV
-
Mesin Solder Otomatis -
Memegang Mesin Uji Torsi -
Mesin Sekrup -
Mesin Osilografi
Aplikasi Industri
-
Lengan Robot -
Mesin Pemotong Laser
-
Pencetakan 3D -
Mesin CNC -
Penegasan Otomatis -
Mesin Ukiran
