Peningkatan Efisiensi Dengan Driver Stepper Kontrol I/O 2 Fase

Grosir harga rendah Peningkatan Efisiensi Dengan Driver Stepper Kontrol I/O 2 Fase buatan China. LICHUAN® adalah Peningkatan Efisiensi Dengan produsen dan pemasok Driver Stepper Kontrol I/O 2 Fase di Cina.

mengirimkan permintaan

Deskripsi Produk

LICHUAN® adalah peningkatan efisiensi profesional dengan produsen dan pemasok Driver Stepper Kontrol I/O 2 Fase di China. Jika Anda tertarik dengan Peningkatan Efisiensi Dengan produk Driver Stepper Kontrol I/O 2 Fase, silakan kontak dengan kami. Kami mengikuti kualitas yakinlah bahwa harga hati nurani, layanan berdedikasi.

perkenalan produk

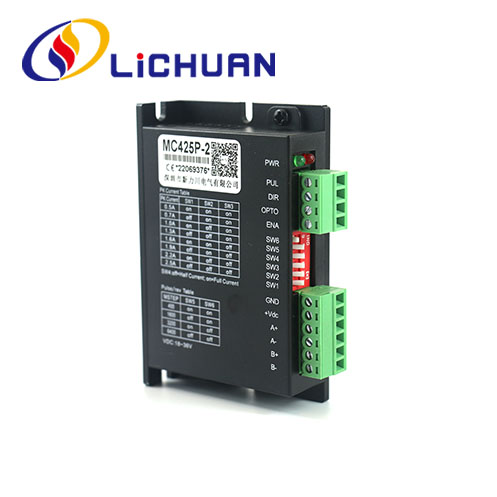

Berdasarkan skema teknologi chip ARM terbaru, penggerak motor langkah tegangan rendah digital MC425P-2 umumnya dilengkapi dengan seri motor dua fase 35, 39 dan 42 langkah untuk mencapai kinerja kecepatan sedang dan rendah yang sangat baik. 8 nilai kecepatan dalam 60~600rpm dan 8 nilai arus dalam rentang arus pengenal dapat diatur untuk aplikasi di sebagian besar peralatan berukuran kecil. Metode pengendaliannya sederhana, berjalan pada kecepatan sedang atau rendah sangat stabil, dan kebisingan motor penggerak sangat rendah. Pengemudi ini bisa cocok untuk motor stepper Nema17.

Karakteristik fungsional

● Rentang masukan tegangan: DC18V~36V
● Maks. arus puncak: 2.5A
● Kisaran subdivisi: 400~6400ppr
● Jenis kontrol peralihan nilai (IO).
● Frekuensi respons pulsa: 0~200KHz
● Pengaturan mandiri parameter motor
● Dilengkapi dengan tegangan lebih, arus lebih dan kesalahan pelacakan serta fungsi perlindungan di luar toleransi, dll.

Lingkungan pengoperasian dan parameter

● Suhu penyimpanan: -20°C~65°C
● Suhu pengoperasian: 0°C~50°C
● Kelembapan pengoperasian: 40~90%RH (tanpa kondensasi)
● Frekuensi getaran: < 0,5G (4,9m/s2), 10~60 Hz (operasi non-kontinyu).
● Tempat yang berdebu, noda minyak, gas korosif, kelembapan tinggi, dan getaran harus dihindari. Gas yang mudah terbakar dan debu konduktif harus dilarang

Aplikasi utama:

Cocok untuk peralatan dan instrumen otomatis di berbagai bidang kontrol gerak, seperti jalur produksi yang memerlukan kecepatan berjalan konstan, serta stasiun pengumpan dan penerima;

Parameter teknis

● Rentang masukan tegangan: DC20V~50v
● Arus puncak maksimum: 4.2A
● Resistensi isolasi: 500M
● Dengan fungsi proteksi arus lebih, tegangan lebih dan lainnya.

Parameter lingkungan

● Suhu penyimpanan: -20 ℃~80° ℃
● Suhu pengoperasian:0 ℃~55 ℃
● Kelembapan pengoperasian: 90%RH (tanpa kondensasi)
● Frekuensi getaran: kurang dari 0,5G(4,9m/s2)10Hz~ 60Hz (operasi terputus-putus)
● Hindari debu, noda minyak, gas korosif, tempat dengan kelembapan terlalu tinggi dan getaran terlalu kuat, dan larang gas yang mudah terbakar dan debu konduktif

Deskripsi fungsi berkendara

Fungsi berkendara	instruksi
Kisaran kecepatan pengaturan	Empat sakelar DIP SW5~SW8 digunakan untuk mengatur rentang kecepatan penggerak. Ada total 16 rentang kecepatan. Saat pengguna menyetel kecepatan, penggerak harus dihentikan terlebih dahulu. Untuk pengaturan rentang kecepatan tertentu, silakan ikuti petunjuk pada panel penggerak.
Pengaturan arus keluaran	8 arus keluaran dapat diatur untuk Pengemudi melalui 3 sakelar dial SW1~SW3. Lihat instruksi panel driver untuk pengaturan arus keluaran.
Fungsi setengah aliran otomatis	Fungsi setengah arus otomatis dapat diatur untuk Pengemudi melalui saklar SW4. OFF berarti arus diam diatur ke setengah arus operasi; ON berarti arus diam dan arus dinamis adalah sama. SW4 harus disetel ke OFF untuk penggunaan umum mengurangi timbulnya panas pada motor dan pengemudi serta meningkatkan keandalan. Sekitar 0,3 detik setelah kereta pulsa berhenti, arus secara otomatis akan berkurang 50% (nilai sebenarnya 55%) dan secara teoritis, pembangkitan panas akan berkurang 65%.
Antarmuka sinyal	PUL+ dan PUL- adalah terminal kontrol start motor, yang mendukung sinyal switching 5V atau 24V; DIR+ dan DIR- adalah terminal positif dan negatif dari sinyal arah; ENA+ dan ENA- adalah terminal positif dan negatif dari sinyal pengaktifan.
Antarmuka motorik	A+ dan A- terhubung ke terminal positif dan negatif belitan fase A motor stepper; B+ dan B- terhubung ke terminal positif dan negatif, Ketika belitan fase A dan B dialihkan, arah Motor aktif akan terbalik;
Konektor daya	Catu daya DC, rentang tegangan masukan operasi: 20V~50VDC, tegangan operasi 36VDC disarankan, catu daya harus lebih tinggi dari 100W.
Lampu indikator	Terdapat 1 lampu indikator hijau dan 1 lampu indikator merah pada Driver. Yang hijau adalah lampu indikator daya, menyala ketika Pengemudi terhubung ke catu daya; yang merah adalah lampu indikator kegagalan, menyala ketika terjadi kegagalan tegangan berlebih atau arus berlebih. Lampu indikator merah padam setelah kegagalan dihilangkan. Kegagalan Pengemudi hanya dapat dihilangkan dengan menyambungkan kembali ke catu daya dan menggunakan kembali.
Instalasi Catatan	Dimensi Pengemudi: 117x78x34mm, jarak pemasangan lubang: 111mm. Instalasi horizontal dan vertikal dapat dipilih (disarankan pemasangan vertikal). Pengemudi harus dipasang rapat pada kabinet logam untuk pembuangan panas.

Pengaturan parameter

Rentang kecepatan, arus dinamis dan arus setengah/penuh drive MC542P-2 dapat diatur sebagai berikut melalui sakelar DIP 8-bit:

Pengaturan kerja saat ini

Arus puncak keluaran	Menghasilkan arus rata-rata	SW1	SW2	SW3
1.0A	0,71A	pada	pada	pada
1.46A	1.04A	mati	pada	pada
1.91A	1.36A	pada	mati	pada
2.37A	1.69A	mati	mati	pada
2.84A	2.03A	pada	pada	mati
3.31A	2.36A	mati	pada	mati
3.76A	2.69A	pada	mati	mati
4.2A	3.0A	mati	mati	mati

Ukuran pemasangan (satuan: mm)

Pengaturan rentang kecepatan

SPD	SW5	SW6	SW7	SW8
60	pada	pada	pada	pada
90	mati	pada	pada	pada
120	pada	mati	pada	pada
150	mati	mati	pada	pada
180	pada	pada	mati	pada
240	mati	pada	mati	pada
300	pada	mati	mati	pada
360	mati	mati	mati	pada
420	pada	pada	pada	mati
480	mati	pada	pada	mati
540	pada	mati	pada	mati
600	mati	mati	pada	mati
720	pada	pada	mati	mati
840	mati	pada	mati	mati
960	pada	mati	mati	mati
1200
