Fungsi berkendara | instruksi |
Kisaran kecepatan pengaturan |
Empat sakelar DIP SW5~SW8 digunakan untuk mengatur rentang kecepatan penggerak. Ada total 16 rentang kecepatan. Saat pengguna menyetel kecepatan, penggerak harus dihentikan terlebih dahulu. Untuk pengaturan rentang kecepatan tertentu, silakan ikuti petunjuk pada panel penggerak. |
Pengaturan arus keluaran | 8 arus keluaran dapat diatur untuk Pengemudi melalui 3 sakelar dial SW1~SW3. Lihat instruksi panel driver untuk pengaturan arus keluaran. |
Fungsi setengah aliran otomatis | Fungsi setengah arus otomatis dapat diatur untuk Pengemudi melalui saklar SW4. OFF berarti arus diam diatur ke setengah arus operasi; ON berarti arus diam dan arus dinamis adalah sama. SW4 harus disetel ke OFF untuk penggunaan umum guna mengurangi timbulnya panas pada motor dan pengemudi serta untuk meningkatkan keandalan. Sekitar 0,3 detik setelah kereta pulsa berhenti, arus akan mengalir secara otomatis mengurangi 50% (nilai sebenarnya 55%) dan secara teoritis, pembangkitan panas akan mengurangi 65%. |
Antarmuka sinyal | +5V dan AGND adalah terminal positif dan negatif dari keluaran daya 5V; Al adalah terminal masukan tegangan analog; DIR+ dan DIR- adalah terminal positif dan negatif dari sinyal arah: ENA+ dan ENA- adalah terminal positif dan negatif dari sinyal pengaktifan. |
Antarmuka motorik | A+ dan A- terhubung ke terminal positif dan negatif belitan fase A motor stepper; B+ dan B- terhubung ke terminal positif dan negatif, Ketika belitan fase A dan B dialihkan, arah Motor aktif akan terbalik; |
Konektor daya | Gunakan catu daya AC/DC, rentang tegangan 24~110VDC atau 18~80VAC, terminal tidak dibagi menjadi kutub positif dan negatif, catu daya yang disarankan adalah DC 48V, dan daya lebih besar dari 250W. |
Lampu indikator | Terdapat 1 lampu indikator hijau dan 1 lampu indikator merah pada Driver. Yang hijau adalah lampu indikator daya, menyala ketika Pengemudi terhubung ke catu daya; yang merah adalah lampu indikator kegagalan, menyala ketika terjadi kegagalan tegangan berlebih atau arus berlebih. Indikator merah menyala setelah kegagalan dihilangkan. Kegagalan Pengemudi hanya dapat dihilangkan dengan menyambungkan kembali ke catu daya dan menggunakan kembali. |
Instalasi Catatan |
Dimensi Pengemudi: 150x97.5x52.6mm, jarak lubang pemasangan: 138.5mm. Instalasi horizontal dan vertikal dapat dipilih (disarankan pemasangan vertikal). Pengemudi harus dipasang rapat pada kabinet logam untuk pembuangan panas. |

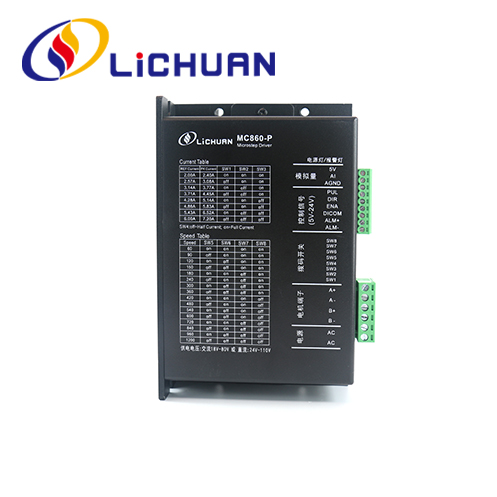

Rentang kecepatan, dinamis, dan arus setengah/penuh drive MC860P dapat diatur sebagai berikut melalui sakelar DIP 8-bit:
Arus puncak keluaran | Menghasilkan arus rata-rata | SW1 | SW2 | SW3 |
2.4A | 2.00A | pada | pada | pada |
3.0A | 2.57A | mati | pada | pada |
3.7A | 3.14A | pada | mati | pada |
4.3A | 3.71A | mati | mati | pada |
5.0A | 4.28A | pada | pada | mati |
5.6A | 4.86A | mati | pada | mati |
6.4A | 5.43A | pada | mati | mati |
7.0A | 6.00A | mati | mati | mati |
SPD 60 |
SW5 pada |
SW6 pada |
SW7 pada |
SW8 pada |
120 | mati | pada | pada | pada |
180 | pada | mati | pada | pada |
240 | mati | mati | pada | pada |
300 | pada | pada | mati | pada |
360 | mati | pada | mati | pada |
420 | pada | mati | mati | pada |
600 | mati | mati | mati | pada |
800 | pada | pada | pada | mati |
900 | mati | pada | pada | mati |
1000 | pada | mati | pada | mati |
1100 | mati | mati | pada | mati |
1200 | pada | pada | mati | mati |
1300 | mati | pada | mati | mati |
1400 | pada | mati | mati | mati |
1500 |
|
|
|
|
